用途
供彩色電視機、顯示器安插管基代號符合J10-2或美國電子工業協會標準（EIA）中B10-277的粗頸（Φ29mm）彩色顯像管用。
主要技術性能
|
總插入力
|
≤90N |
|
總拔出力
|
27～80N |
|
單腳分離力
|
≥0.85N |
|
接觸電阻
|
≤0.02Ω |
|
絕緣電阻
|
≥105MΩ |
|
耐壓
|
1號接觸件與相鄰接觸件之間(插入管基)：20kVDC.
不帶放電間隙的接觸件與相鄰接觸件之間(接地端除外)：3kVDC.
其余相鄰接觸件之間(接地端除外)：1.2kVDC. |
|
開始放電電壓
|
見表 |
|
阻燃性
|
達UL94V-0級 |
放電間隙分布位置和開始放電電壓（初始值）規格表
| 規格代號 |
A |
B |
C |
D |
E |
F |
G |
| 1號接觸件（聚焦極）開始放電電壓 |
11～14 |
12～15 |
13～16 |
14～17 |
15～18 |
16～19 |
17～20 |
規格代號
Code |
開始放電電壓 I.D.V kVDC |
| 接觸件編號 Pin No. |
| 4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| B |
低壓接地端G.N.D |
1.2～2.3 |
| E |
無接觸件
Without Pin |
低壓接地端G.N.D |
1.2～2.3 |
| F |
1.2～2.3 |
低壓接地端G.N.D |
1.2～2.3 |
| N |
無接觸件
Without Pin |
1.2～2.3 |
低壓接地端G.N.D |
1.2～2.3 |
| Q |
無接觸件
Without Pin |
1.2～2.3 |
無接觸件低壓接地端
Without Pin G.N.D |
| R |
1.2～2.3 |
無接觸件低壓接地端
Without Pin G.N.D |
注：上表是從SJ/T11163-1998的規格表中選取常用規格編成，詳細規格請參閱本說明書附表。

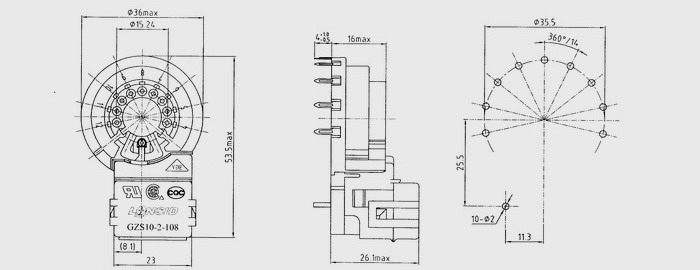

外形尺寸及印制板安裝開孔尺寸 Dimension and PCB mounting holes
